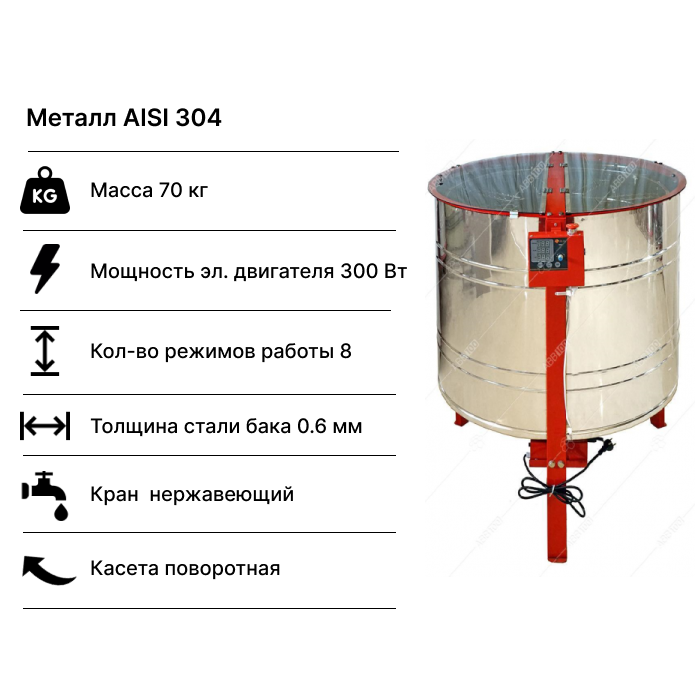

Медогонка 8 - рамкова автоматична напівповоротна на рамку "Дадан" Привід ремінної.

Діаметр - 900 мм

Медогонка 8 - рамкова автоматична напівповоротна під рамку «Дадан» призначена для вилучення бджолиного меду з роздрукованих соторамок під дією відцентрової сили.

Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на вигляді зверху прилягають не до обідь ротора, а до розділових пластин, які в свою чергу спираються на касети. Таким чином, у тому ж діаметрі бака міститься більша кількість касет. Невеликий «незадоволений» касет сприяє кращому викачування меду, оскільки стільники теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений із профільної труби, не має перемичок у верхній завантажувальній частині, що зручніше при завантаженні - вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання меншою мірою передаються на саму медогонку, внаслідок чого вона стає стійкішою. Медогонка складається з бака з кришками , підставки, електроприводу , ротора з касетами , трансформатора - випрямляча, блоку управління та зливного крана.

Привід медогонки складається з електродвигуна та 2-х ступінчастої ремінної передачі, закритої кожухом.

Живлення електорприводу - 24В, постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор - випрямляч, який встановлений у нижній частині медогонки або від двох послідовно включених акумуляторів 12В.

Потужність електродвигуна – 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні радіусом до центру і повертаються при обертанні ротора медогонки в ту або

інший бік залежно від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними ручками на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.

Основні технічні дані:

Струм живлення електродвигуна, V

постійна, 24

Потужність електродвигуна W

300

Кількість режимів роботи

8 (6 програм + ручний режим + програмований режим)

Продуктивність, рамок/година (за програмою Р5, при часі на завантаження - вивантаження ~ 1хв)

96

Ремінь 1-го ступеня приводу (перетин; довжина)

0; 1000

Ремінь 2-го ступеня приводу (перетин; довжина)

А; 1000

Маса трохи більше, кг

70

Об'єм меду, що накопичується в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора), л

50

Кут повороту касет (а)

65о1’

Відстань від осі обертання медогонки до центру (R), мм

291

Габаритні розміри, мм

Діаметр бака

900

Висота

1100

Ширина

1150

Необхідна ширина отвору для занесення - винесення медогонки до приміщення – 1100мм (зі знятим каркасом – 1000мм). ).
