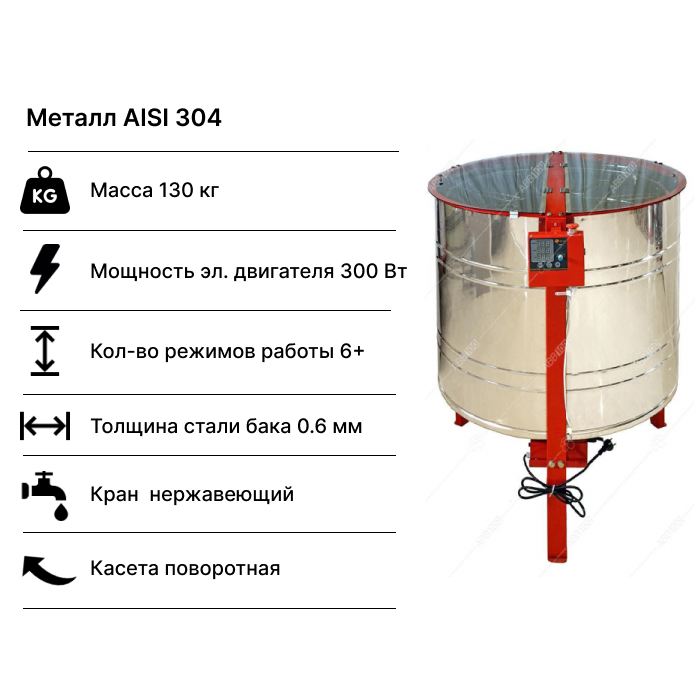

Медогонка 16-рамкова автоматична напівповоротна (ремінний привід) на рамку "Дадан"

Опис
Медогонка 16-рамкова автоматична напівповоротна (далі - медогонка) призначена для вилучення бджолиного меду з роздрукованих соторамок під дією відцентрової сили.
Особливістю даної медогонки є конструкція ротора. Він має окремі пластини. Касети при обертанні ротора прилягають не до обода ротора, а до роздільних пластин, які у свою чергу спираються на касети. Таким чином, у тому ж діаметрі бака розміщується більше касет. Невеликий «недоворот» касет сприяє кращому відкачуванню меду, оскільки осередки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений із профільної труби, не має перегородок у верхній завантажувальній частині, що зручніше при завантаженні-розвантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання меншою мірою передаються на саму медогонку, внаслідок чого вона стає стійкішою.
Привід медогонки складається з електродвигуна та 2-ступінчастої ремінної передачі, закритої кожухом. Живлення електродвигуна - 24В, постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в той чи інший бік залежно від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці керування. Медогонка може працювати в ручному або автоматичному режимі.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок та час обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли індикатор кнопки «Стоп» світиться, буде можливий доступ до подальшої роботи з пультом - наприклад, включення реверсу або вхід в меню програмування.

Опис
Медогонка 16-рамкова автоматична напівповоротна (далі - медогонка) призначена для вилучення пчелиного меду з роздрукованих соторамок під дією відцентрової сили.
Особливістю даної медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора прилягають не до обіду ротора, а до роздільних пластин, які у свою чергу спираються на кассети. Таким чином у тому ж діаметрі бака розміщується більше касет. Невеликий «недоворіт» касет сприяє кращому відкачуванню меду, оскільки ялинки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварень із профільної труби, не має перетинок у верхній завантажувальній частині, що зручніше при завантаженні-вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.
Електропривод є 2-х ступінчастою ремінною передачею, закритою кожухом. Живлення електродвигуна - 24 В, постійного току, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений у нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру та повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоки управління. Медогонка може працювати вручному або автоматичному режимі.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок та година обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитись індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, увімкнення реверсу або вхід у меню програмування.

Характеристика ручного режиму
Діапазон обертів/хв 50...160
Час роботи, хв 0...5
Напрямок обертання Вперед/Назад

Основні технічні дані
Струм живлення електродвигуна, постійний, 24
Потужність електродвигуна, Вт 300
Кількість програм управління 6+ручний режим
Продуктивність
(за програмою Р5, якщо година на завантаження-вивантаження ~ 1хв), рамок/рік 170
Ремінь 1-го ступеня приводу (перетин; довжина) 0; 1000
Ремінь 2-го ступеня приводу (перетин; длина) А; 1000
Маса не більше, кг 130
Обсяг меду, що накопичується в медогонці між його
обов'язковими зливаннями (рівень нижніх шпиць ротора), л 120
Кут повороту касет (а) 63о17'
Відстань від осі обертання медогонки до центру (R), мм 440
Габаритні розміри, мм
Діаметр бака 1200
Висота бака 750
Висота медогонки з підставкою 1110
Ширина 1400
Необхідна ширина дверей для занесення-винесення медогонки до приміщення в розібраному вигляді, не менше, мм 1000

т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети

Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек.

Характеристики автоматичного режиму


Програма		Напрямок обертання
		Вперед	Назад	Вперед	Назад
Р1	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р2	Об/хв.	80	130	130
	Час роботи (хв)	1,5	1,5	1,5
Р3	Об/хв.	80	80	150	150
	Час роботи (хв)	1	1	1,5	1,5
Р4	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р5	Об/хв.	110	110
	Час роботи (хв)	2	2
Р6	Об/хв.	130	130
	Час роботи (хв)	2	2



Торгове позначення	Матеріал основних частин			Особливості моделі медогонки
	Бак	Касети	Ротор
16HABM2	нержавіючий	зварні нержавіючі	нержавіючий	з кришкою і блоком управління моделі 2 АВ (див. медогонка 8-рамкова автоматична під рамку "Рут")
